關鍵詞 |
寶馬汽車踏板檢測設備,制動踏板性能試驗臺,汽車踏板測位移試驗臺,制動踏板特性曲線 |
面向地區 |
全國 |
品牌 |
合肥雄強 |
加工定制 |
是 |
電源電壓 |
220v |
振動方向 |
全部 |
材質 |
鋁型材 |
工作溫度 |
－40～80℃，10～95%RH |
汽車踏板測位移試驗臺
制動踏板特性曲線

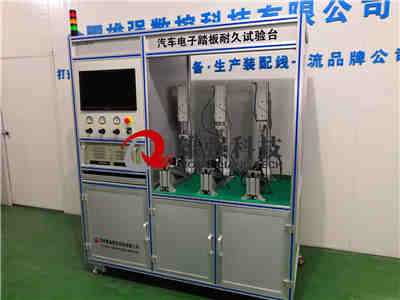

寶馬汽車踏板檢測設備
1、QC/T788-2007《汽車踏板裝置性能要求及臺架試驗方法》。
三、試驗參數：
1、氣缸接頭在垂直于踏板表面、過踏板幾何中心處施加縱向力0～1500N.
2、氣缸加載頻率為0.7～3.0 Hz.
3、氣缸加載行程可根據踏板設計全行程的85%長度確定氣缸工作長度.
4、同時能進行1～3件樣品試驗，且踏板運行能單控制.
5、可實現多種不同安裝方式的樣件，換裝夾具快速方便.
6、能24小時全天候運行，可無人值守.
7、腳杯前端材料是加強尼龍.
8、負載連接器：普通圓環鏈與壓縮彈簧+砝碼.
9、氣缸系統：由氣缸主體+TC帶中間搖擺固定形式+氣缸頭部限位塊.
10、氣源:0.4～0.6Mpa.
11、溫度范圍：0～40℃，耐久試驗工位可以在-40℃～100℃下工作。
備下次試驗使用。
5.2.2 試驗模塊分類
分汽車制動踏板耐久、制動踏板性能等性能試驗模塊；全部試驗項目按照試驗標準設置，滿足制動踏板技術要求，試驗結果以特性曲線或者圖表的形式顯示。
5.2.3 試驗模式
可分別設置手動控制方式和自動控制方式；在手動控制模式下，可分別控制各動作元件的動作；自動控制模式下，按程序控制自動進行；
試驗臺設有急停控制按鈕，起安全保護作用。系統具有手動、自動兩種測量方式，并可在測試界面中設定；可手動控制各驅動部件運動。
5.2.4 試驗功能
程序控制的試驗項目在試驗時能根據實際需要進行增減設定，不同的測試項目可任意選擇、組合，試驗前在測試界面中選擇；可設定、記錄和顯示力、時間等測試數據的關系圖。自動保存試驗數據，有可選擇性的保存試驗數據的功能。
每個試驗參數都能顯示，能夠輸出曲線中的任意點及其對應的各個參數值；
5.2.5試驗報告輸出模塊
試驗過程中，計算機實時測量傳感器數據并將相關數據曲線保存，輸出試驗數據和試驗報告（試驗時間、試驗數據等），并打印特性曲線圖；
試驗結果能夠保存、查詢、打印輸出；軟件具有可擴充性設計，便于日后增加試驗項目，試驗結果可以以曲線方式顯示在屏幕上，可儲存并脫機打印，還可以導出至Excel中。每項試驗記錄表格靈活，所有試驗參數能夠根據不同產品要求進行設置(如：檢測標準號、檢測項目、標準檢測技術條件、標準技術要求等)
